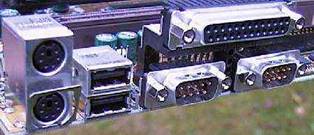

USB (Universal Serial Bus) פס USB הוא פס אוניברסלי טורי, הוא פס זול ואיטי יחסית שמגיע למהירות עבודה של 12Mb לשניה. פס USB מאוד פתוח, ניתן בקלות לחבר ולנתק ממנו רכיבים בזמן ריצה. באיור הבא ניתן לראות מחבר USB שעל לוח אם. מחברי USB הם שני המחברים המלבניים הממוקמים שניים משמאל.
מחברי תקשורת על לוח האם בתחילת דרכו של תקן פס USB היו בעיות שנבעו מכך שלוחות-אם שונים הגדירו מעט שונה את פס USB שלהם. אחרי זמן מה, תקן אחיד יושם בכל לוחות-אם. היתרון הגדול של פס USB הוא בכך שהוא נותן מנשק פשוט ואחיד להרבה התקנים של מערכת המחשב האישי. לדוגמה:
כל התקנים אלו ורבים נוספים מתחברים למחשב האישי דרך מחבר אחד. בתקן USB ניתן לחבר עד 127 התקנים בשרשרת אחת ארוכה. הרבה יצרני חומרה היקפית כמו: מצלמות רשת, מודמים וסורקים, מייצרים את ההתקנים עם שתי אפשרויות חיבור: 1) חיבור לפיתחה הטורית. 2) חיבור ל-.USB קיימות מקלדות USB שמכילות רכז (Hub) כך שניתן יהיה לחבר התקני USB נוספים אחריה. לדוגמה:

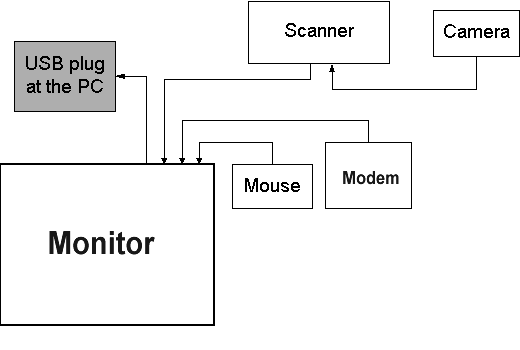

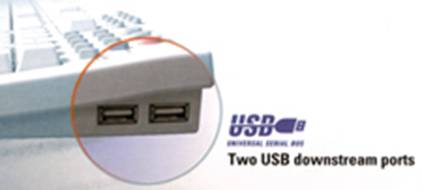

מקלדת USB עם רכז USB לכל התקן המחובר ל- USB יכולות להיות שתי יציאות USB נוספות וכך ניתן לשרשר את ההתקנים ביניהם. באיור הבא רואים דוגמה לשרשור אפשרי של התקנים:

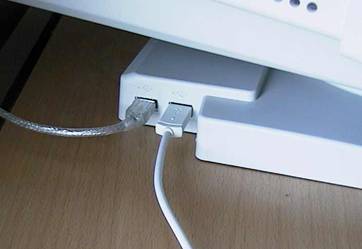

דוגמה לשרשור התקני USB לכל ההתקנים יש קוד זיהוי בקושחה (firmware) אשר מתקשר עם מערכת הפעלה. כל התקן זקוק למתח מסוים על מנת לתפקד, חלק מהתקני ה USB מקבלים את המתח ממחבר ה USB עצמו. במקרה כזה חיבור של כמה התקני קצה עלול להפעיל עומס יתר על שרשרת חיבורי ה USB וחלק מההתקנים לא יזוהו על ידי מערכת הפעלה. מתח בתקן USB כבל USB יכול להעביר עד mA 500. מתח זה מספיק על מנת להזין את המקלדת או עוד התקנים בעלי צריכת חשמל נמוכה. יש גם סורקים שמחוברים לפתיחת USB בלבד ולא מוזנים ממקור מתח אחר. התקנים כאלו צורכים יותר חשמל וכדי לחבר מספר התקנים יש צורך ברכז USB אקטיבי (מחובר לחשמל בעצמו) שיגביר את המתח. רכז USB כמו שאמרנו אנחנו יכולים לחבר עד 127 התקנים אל USB. לכן חלק חשוב בשרשרת יהיה הרכז. רכז USB יכול להיות מותקן במסך או במקלדת. במסכים ניתן למצוא רכזי USB המכילים 4 מחברי USB, חיבור רכזי USB למסכים הוא רעיון טוב שכן הרבה התקני USB צרכים להיות קרובים למסך כמו מצלמת רשת. יתרון נוסך הוא שרכז USB זקוק לחיבור לחשמל שכבר קיים במסך. בתמונה הבאה ניתן לראות שני מחברי USB המותקנים במסך מחשב:

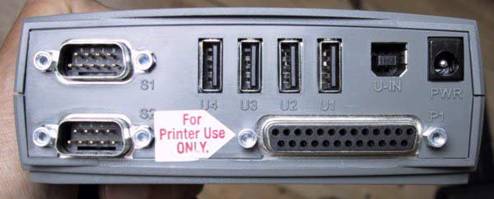

מחברי USB מנתב שמותקן במסך מחשב ניתן לרכוש רכזי USB המיועדים רק למטרה זו. יש רכזים המכילים גם ממירים מהתקני COM ו-LPT לתקן USB, כך שהם מאפשרים תאימות עם התקנים ישנים שלא כוללים מחברי USB. נתבים חיצוניים גם מתחברים למקור חשמל חיצוני ומגבירים את המתח שמסופק בערוצי USB להתקנים. כך ניתן לחבר מספר התקני USB שצורכים הרבה מתח. בתמונה הבאה נראה רכז USB כזה:
רכז USB עם חיבורי COM ו- LPT שיתוף USB עוד יכולת מעניינת של פס USB היא שהפס מאפשר שיתוף התקנים. הכוונה היא ששני מחשבים נפרדים יכולים להשתמש באותו התקן USB ואפילו ליצור רשת מחשבים ביניהם. גירסה חדשה - USB גירסא 2.0 גירסא זו עובדת במהירות גבוהה בהרבה מזו של USB גירסא 1 שעובדת במהירות של 12Mb/s. בגירסא 2.0, קצב העברת הנתונים מגיע לקצבים של בין 360 ל- 480 מגה ביטים לשניה. |
